Production haute tension et ses normes de sécurité

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2022-11-24      origine:Propulsé

Haute tension est un potentiel électrique suffisamment grand pour causer des blessures ou des dommages. Dans certaines industries, la haute tension fait référence à une tension au-dessus d'un certain seuil. L'équipement et les conducteurs transportant des tensions élevées nécessitent des exigences et des procédures de sécurité spéciales.Haute tension pour la distribution de puissance, les tubes à rayons cathodiques, générant des rayons X et des faisceaux de particules, générant des arcs électriques, pour l'allumage, des tubes photomultipliles, des tubes à vide à amplificateur haute puissance et d'autres applications industrielles, militaires et scientifiques.

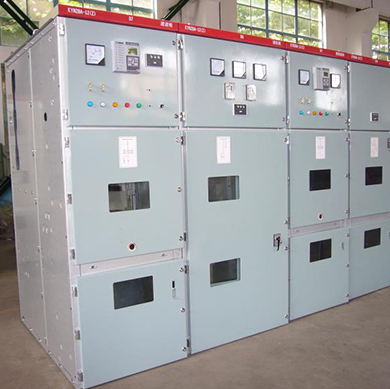

Définition H.V System-Chnzbtech

La définition numérique de la haute tension dépend du contexte. Deux facteurs considérés lors de la classification d'une tension comme haute tension sont le potentiel de provoquer des étincelles dans l'air, et le risque de choc s'il est touché ou approché.La Commission électrotechnique internationale et ses homologues nationaux (IET, IEEE, VDE, etc.) définissent la haute tension comme AC supérieur à 1000 V et DC au moins 1500V.Aux États-Unis, l'American National Standards Institute (ANSI) établit des notes de tension nominales pour des systèmes électriques de 60 Hz supérieurs à 100 V. spécifiquement, ANSI C84.1-2020 définit la haute tension de 115 kV à 230 kV, ultra-haute tension comme 345kV à 765kV, et ultra-hauteur de tension comme 1100kV British Standard BS 7671: 2008 définit une tension élevée comme entre les conducteurs supérieurs à 1000 VAC ou 1500 V Courant direct non-onde V Courant direct non-ondule.Dans certaines juridictions, les électriciens ne peuvent être autorisés que pour certaines classes de tension. Par exemple, une licence électrique dans une sous-trame spécialisée qui installe des systèmes HVAC, des systèmes d'alarme incendie, des systèmes de vidéosurveillance, etc., peut être autorisé à installer des systèmes avec une tension maximale entre les conducteurs de 30 volts et ne peut pas être autorisé à travailler sur des circuits de tension secteur.Des tensions supérieures à environ 50 volts provoquent souvent des quantités dangereuses de courant à travers une personne touchant deux points sur le circuit, de sorte que les normes de sécurité sont plus restrictives pour de tels circuits.Dans l'ingénierie automobile, la haute tension est définie comme des tensions dans la plage de 30 à 1000 VAC ou 60 à 1500 VDC.La définition de la tension supérieure supplémentaire (EHV) dépend également du contexte. Alimentation ultra-haute tension, et est souvent utilisée dans les expériences de physique. La tension accélérée d'un tube de rayon de cathode TV peut être décrite comme une tension supplémentaire ou une tension supplémentaire (EHT) par rapport à d'autres sources de tension dans le dispositif. Ce type de type de L'alimentation varie de 5 kV à environ 30 kV.

Production

Les tensions impliquées dans l'étincelle statique, qui sont courantes dans des conditions d'humidité faibles, sont toujours bien supérieures à 700 volts. Par exemple, une étincelle d'une porte de voiture en hiver peut impliquer des tensions pouvant atteindre 20 000 volts.Les générateurs électrostatiques tels que les générateurs Van de Graaff et les machines Wimshurst peuvent produire des tensions approchant un million de volts, mais produisent généralement de faibles courants. La bobine d'induction fonctionne dans un effet de retour produire des courants plus élevés que les moteurs électrostatiques, mais en raison du nombre de fils requis pour les enroulements secondaires, chaque doublement de la tension de sortie requise double le poids. Ainsi, il peut devenir peu pratique pour les évoluer à des tensions plus élevées en ajoutant plus de virages de fil. Le multiplicateur cockcroft-walton peut être utilisé pour multiplier la tension générée par une bobine d'induction.Il utilise des commutateurs de diodes pour générer une alimentation CC pour charger une échelle de condensateur. Les bobines de Tesla utilisent une résonance, sont légères et ne nécessitent pas de semi-conducteurs.Les plus grandes étincelles sont celles produites naturellement par la foudre. Un éclair négatif transporte une moyenne de 30 à 50 kiloampères, transporte 5 coulombs de charge et dissipe 500 mégajoules d'énergie (équivalent à 120 kilogrammes de TNT, ou suffisamment pour allumer une ampoule de 100 watts pendant environ 2 mois). , un éclair positif moyen (du haut d'un orage) peut transporter 300 à 500 kiloampères, transporter jusqu'à 300 coulombs de charge, avoir une différence potentielle jusqu'à 1 gigavolt (milliards de volts) et peut dissurer 300 gj d'énergie (72 tonnes de TNT, ou suffisamment d'énergie pour allumer une ampoule de 100 watts pendant 95 ans). Les coups de foudre négatifs ne sont généralement que des dizaines de microsecondes, mais plusieurs coups de foudre sont courants. Une frappe de foudre positive est généralement un seul événement. , les courants de pointe plus grands peuvent s'écouler pendant des centaines de millisecondes les rendant plus énergiques que la foudre négative.

Normes de sécurité électrique

La sécurité électrique est un système de mesures organisationnelles et de moyens techniques pour protéger les travailleurs contre les effets nocifs et dangereux des courants électriques, des arcs, des champs électromagnétiques et de l'électricité statique.

Protection contre la foudre et la mise à la terre

Les systèmes de foudre et de protection de la Terre sont essentiels pour protéger les personnes, les structures, la protection des bâtiments contre les dommages mécaniques causés par les effets de la foudre et les risques d'incendie associés, les lignes de transmission et l'équipement électrique des chocs et des surintensités.

Systèmes de protection de la mise à la terre

  • Système TT.

  • Système TN.

  • Système informatique.

Systèmes de protection contre la foudre

  • Lightning (Simple ou avec un système de déclenchement)

  • Conducteur de foudre avec fil de tension.

  • Conducteur de foudre avec cage en maille (cage Faraday)

Effets physiologiques de l'électricité

  • Le choc électrique des humains peut provoquer une invalidité ou une mort permanente. Les caractéristiques peuvent également affecter le résultat d'un choc.

  • Contact indirect - Peut être évité par déconnexion automatique des systèmes TT, déconnexion automatique des systèmes TN, déconnexion automatique des défauts secondaires dans les systèmes informatiques, mesures pour empêcher le contact direct ou indirect sans déconnexion automatique de la puissance.

  • Contact direct - Peut être évité par la protection contre l'isolation des pièces vivantes, la barrière ou la protection des enceintes, les mesures de protection partielle, les mesures de protection spéciales.
