Classification du transformateur

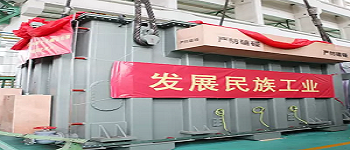

Classification du transformateur de la fournaise

Classification par mode de refroidissement: Type sec (auto-refroidissement)transformateur, Transformateur à l'huile et à refroidissement auto-refroidissement) et transformateur de fluor (refroidissement par évaporation).

Classé par mode résistant à l'humidité: transformateur ouvert, transformateur en pot et transformateur scellé.

Classification par noyau en fer ou structure de bobine: transformateur de noyau (insérer le noyau de fer, noyau en fer C et fer à fer ferrite), transformateur de coquille (insérer le noyau de fer, le noyau de fer C et le noyau de fer ferrite), le transformateur de bague et le transformateur en papier métallique .

Selon le nombre de phases de puissance: transformateur monophasé, transformateur triphasé et transformateur multiphasé.

Classification par objectif: transformateur de puissance, transformateur de régulation de tension, transformateur audio, transformateur de fréquence moyenne, transformateur à haute fréquence et transformateur d'impulsion.

Fréquence de travail

La perte de noyau de transformateur est étroitement liée à la fréquence, elle doit donc être conçue et utilisée en fonction de la fréquence d'utilisation, qui est appelée fréquence de travail.

Puissance nominale

Sous la fréquence et la tension spécifiées, le transformateur peut fonctionner pendant longtemps sans dépasser la puissance de sortie de l'élévation de la température spécifiée.

Tension nominale

Il se réfère à la tension autorisée à être appliquée sur la bobine du transformateur, qui ne doit pas être supérieure à la valeur spécifiée pendant le fonctionnement.

Rapport de tension

Il se réfère au rapport de tension primaire et de tension secondaire du transformateur, qui est différent du rapport de tension à no dilyage et du rapport de tension de charge.

Pas de courant de charge

Lorsque le secondaire du transformateur est un circuit ouvert, il y a toujours un certain courant dans le primaire, qui est appelé courant à contre-charge. Le courant à non-charge est composé de courant d'aimantation (flux magnétique généré) et de courant de perte de fer (causé par la perte de base). Pour le transformateur de puissance à 50 Hz, le courant à vide est essentiellement égal au courant d'aimantation.

Aucune perte de charge

Fait référence à la perte de puissance mesurée dans le primaire lorsque le secondaire du transformateur est un circuit ouvert. La perte principale est la perte de base, suivie de la perte de courant à vide sur la résistance au cuivre de la bobine primaire (perte de cuivre), qui est très petite.

Efficacité

Fait référence au pourcentage du rapport de la puissance secondaire P2 à la puissance primaire P1. Généralement, sous le même volume, plus la puissance nominale du transformateur est élevée, plus l'efficacité est élevée.

La resistance d'isolement

Il indique les performances d'isolation entre les bobines de transformateur et entre les bobines et le noyau de fer. La résistance à l'isolation est liée aux performances, à la température et à l'humidité du matériau isolant utilisé.

Effet du transformateur EAF

Le transformateur est un équipement électrique statique. Il s'agit d'un dispositif qui convertit un certain niveau de tension CA et de courant en un autre niveau de tension et de courant avec la même fréquence selon le principe de l'induction électromagnétique. Fonctions: Transformer la tension AC, le courant d'échange CA, l'impédance de transformation et la transmission de puissance.
