Analyse des défaillances de l'instabilité du transformateur dans le four d'affinage en poche

Analyse des défaillances de l'instabilité du transformateur dans four de raffinage en poche

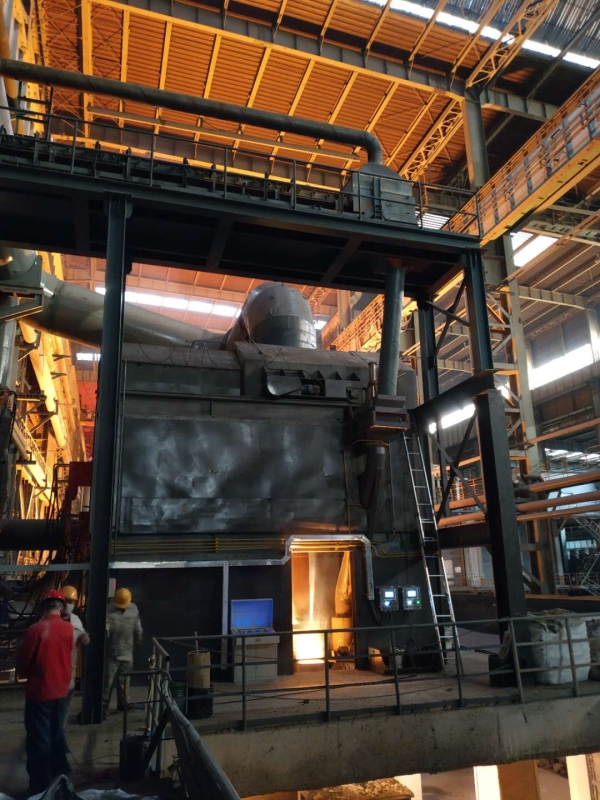

Ces dernières années, avec l'augmentation continue de la capacité du système et de la capacité d'un seul transformateur, sous l'hypothèse d'une certaine impédance du transformateur, la menace d'une force électromagnétique de court-circuit sur le transformateur est devenue plus sérieuse. Par conséquent, afin d'assurer le fonctionnement sûr et fiable du transformateur, nous devons essayer d'améliorerla capacité du transformateurpour résister aux chocs de court-circuit.

Analyse de la raison principale du défaut d'enroulement

La cause directe de l'échec estle desserrage et l'instabilité de la direction axiale du transformateur. Ce type de défaut est plus fréquent dans les transformateurs à charges impulsives. En raison de son fort potentiel de défaillance, en particulier le jeu et l'instabilité de la bobine interne sont difficiles à détecter à l'avance, ce qui affecte gravement le fonctionnement sûr et stable de l'équipement.

Par conséquent, il est particulièrement nécessaire de mener des recherches approfondies sur l'instabilité des transformateurs et sur la manière de prendre des mesures cibléesfabrication, fonctionnement et entretien des transformateurspour éviter la répétition d'accidents similaires. La brève analyse est la suivante:

1) Raisons de la conception du produit et du processus de fabrication

Y compris l'équilibre ampère-tour et la vérification de la force de court-circuit, la sélection de la structure de la bobine, la sélection et le prétraitement du matériau d'isolation, la qualité du processus d'enroulement de la bobine, la résistance du dispositif de compression de la bobine, le contrôle de pré-serrage de l'ensemble de séchage de la bobine, etc. , cela entraînera une force de pré-serrage insuffisante ou une défaillance de la force de pré-serrage pendant le fonctionnement.

2) La déformation résiduelle (permanente) du tampon isolant est une autre cause d'instabilité axiale

Le tampon isolant est en carton de fibre, qui estun matériau compressible. Sous l'action de la pression, il se déformera. Lorsque la pression est supprimée, une déformation résiduelle (permanente) sera laissée, c'est-à-dire que le coussin rétrécira. La survenue d'une déformation résiduelle (permanente) signifie que le coussin perdra une partie de son épaisseur, ce qui entraînera une diminution de la précharge axiale.

Par conséquent, sousl'action continuede la force de court-circuit dynamique axiale, la précharge axiale de l'enroulement sera considérablement réduite. Selon certaines informations, dans le cas le plus défavorable,l'utilisation d'entretoises en carton isolant ordinaire pour les enroulementspeut réduire la précharge axiale d'environ 70%. Cependant, la force de pré-serrage axial des enroulements avec des entretoises en carton isolant précomprimé peut également être réduite d'environ 40%.

Lorsquela précharge axialeest réduite dans une certaine mesure, et la fréquence naturelle axiale de l'enroulement est proche de la fréquence de la force de court-circuit dynamique, une résonance se produira. En ce moment,l'amplitude de la force de court-circuit dynamique axialeaugmentera fortement. Dans le processus de vibration de court-circuit, les espaces entre les plaquettes sont apparus et ont disparu plusieurs fois, provoquant des chocs mécaniques violents sur les plaquettes et l'isolation des spires du fil, qui ont finalement entraîné des dommages à l'isolation des spires et la formation d'un défaut de court-circuit entre les spires. De plus, du fait de l'existence d'espaces entre les plots, certains plots sont à l'état libre et ne supportent plus de pression axiale. Sous l'impact et les vibrations de la force de court-circuit, les patins sont très faciles à desserrer et à déplacer, ce qui entraîne une instabilité axiale.

3) Une utilisation, un fonctionnement et une maintenance inappropriés sont une autre raison de l'endommagement du transformateur

Le transformateur de four électriqueappartient à la charge de choc due au processus de production. Après la mise en service du nouveau transformateur pendant un certain temps, sous l'action continue de contraintes thermiques et mécaniques, la contrainte interne du transformateur peut être libérée, en particulier la déformation résiduelle du tampon isolant, et le transformateur produira inévitablement un certain relâchement. Lorsque la précontrainte de la bobine du transformateur est petite à une certaine valeur, le transformateur produira des défauts lâches et instables. Les problèmes mentionnés ci-dessus ne peuvent être découverts par une analyse chromatographique sur huile et des tests électriques de routine.

Selonla déformation lâche des enroulements du transformateur(changements de dimensions axiales et radiales, déplacement du corps, distorsion des enroulements, renflement, etc.), cela entraînera des changements d'impédance du transformateur et d'inductance distribuée. Selon ce phénomène, deux méthodes de test sont couramment utilisées à l'heure actuelle, à savoir la méthode de l'impédance de court-circuit et la méthode de réponse en fréquence. Cependant, les méthodes ci-dessus doivent être effectuées hors ligne et ne sont pas intuitives, de sorte qu'une analyse et un jugement supplémentaires sont nécessaires.
